GBIC(지빅) 이 뭘까??

조회 수 19245 추천 수 0 2012.08.02 13:32:19

1. Physical Layer

2. Data link Layer

3. Network Layer

4. Transport Layer

5. Session Layer

6. Presentation Layer

7. Application Layer



요렇게



OSI 7 layer 중 첫번째 계층 Physical Layer

케이블에 대해서 알아보자 +_+

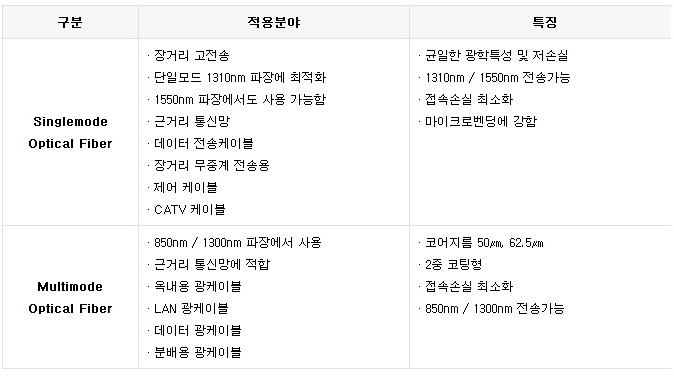

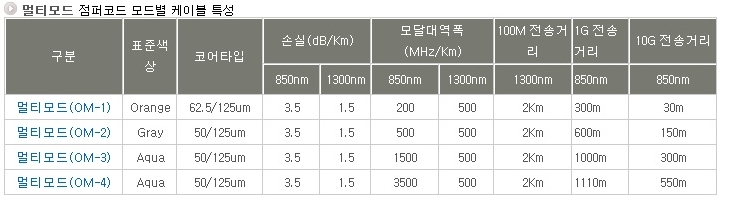

광케이블의 종류



1) multi mode (2Km 이하)

    : 하나의 광 케이블에 하나의 신호만을 전송할 수 있습니다.

      코어의 직경이 커서 통로가 넓기 때문에 많은 양의 정보를 전달할 수는 있지만, 데이터를 먼거리까지 보내기

      힘듭니다. IDC와 같은 일정 규모의 공간에서 많이 사용합니다.



2) single mode (2Km 이상)

    : 여러 신호를 동시에 하나의 광 케이블에 보낼 수 있습니다.

      직경이 작아 통로가 좁기에 많은 정보 전달은 힘들지만, 멀리 가기에는 유리합니다.

      지역과 지역을 연결하는 백본(중요한 데이터가 많이 흐르는 곳)간에 많이 사용합니다.



간단히 싱글모드-장거리(노랑이)와 멀티모드-단거리(주황이)로 기억하면 될듯



그렇다면 이제 본론으로 들어와서,



GIBIC(Gifabit interface converter) : 기가비트 접속 변환기



GBIC type



: SC(Square Connector / Subscriber Connector) - 너비 넓은 것

: LC(Local Connector / Lucent Connector) - 너비 좁은 것

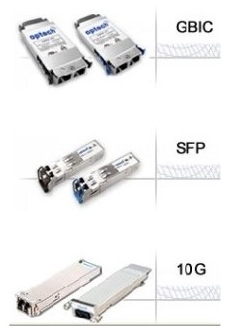

GBIC



- 네트웍스 장치들을 파이버 채널이나 기가비트 이더넷과 같은 광섬유 기반의 전송 시스템에 부착하기 위해 사용 되는 인터페이스

- GBIC은 직렬 전기 신호들을 직렬 광학신호들로 변환하며, 그 반대로도 변환한다.

- GBIC의 데이터 전송속도는 대개 1Gbps이상이다. 광섬유들이니까? 예전엔 100짜리광섬유도 있었다곤 하지만 !!!

- GBIC 모듈은 시스템 가동 중에도 교체가 가능하며 네트웍 장치의 능력들을 결정하기 위해 스위치가 사용 할 수 있는 ID와 시스템 정보를 가지고 있다. 일반적으로  커넥터 형태는 SC 타입이다.



SFP



- Small Form-factor pluggable약자로, GBIC과 같은 역할을 한다. 형태는 GBIC의 절반 크기로 일반적으로 LC형 커넥터를 사용한다.

UTP케이블을 이용하는 것 한가지와 광케이블을 사용하는 세가지 종류가 있다.


- 1000 Base T  : UTP 케이블(거리제한 100m)
- 1000 Base SX : 근거리 (약 2~300m정도, 멀티모드 광케이블)
- 1000 Base LX : 중거리 (멀티모드광케이블 약 500m, 싱글모드 10Km)
- 1000 Base ZX : 장거리 (수십 Km 이상)

1) S/M type : single mode type으로 광 케이블이 single mode이면 single mode type의 GBIC을 끼워야함

2) M/M type : multi mode type으로 광 케이블이 multi mode이면 multi mode type의 GBIC을 끼워야함



이거 말고도 더 있다는거 !! 10G에서 쓰는

10G BASE SR : 표준 FDDI MMF 상에서 26미터의 링크 길이를 지원

                  2000 MHz/km MMF (OM3)을 사용하면 최대 300미터의 링크 길이가 가능

10G BASE LR : 표준 싱글 모드 파이버(SMF)(G.652) 상에서 10 km의 링크 길이를 지원

10G BASE ZR : SMF 케이블 상에서 최대 80km의 링크 길이를 지원



시스코는 특성을 탐  뭔말이냐면~

즉, 시스코 지빅을 쓰면 L4 스위치도 시스코껄로..

알테온은 그런거 없음!!! 암데나 호환가능
